L Bàn hàn quay để lắp ráp công việc hàn

L Bàn hàn quay để lắp ráp công việc hàn
L Rotary Welding Table For Weld Job Assembling
L Bàn hàn quay để lắp ráp công việc hàn L Bàn hàn quay để lắp ráp công việc hàn L Bàn hàn quay để lắp ráp công việc hàn L Bàn hàn quay để lắp ráp công việc hàn L Bàn hàn quay để lắp ráp công việc hàn

Hình ảnh lớn :  L Bàn hàn quay để lắp ráp công việc hàn

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Ronniewell
Chứng nhận: CE,ISO,CSA,SGS
Số mô hình: LB-10 + HRT-10
Thanh toán:
Số lượng đặt hàng tối thiểu: 1bộ
Giá bán: Confirm with us
chi tiết đóng gói: Máy tính lớn, phụ tùng đóng gói trong trường hợp
Thời gian giao hàng: 30 ngày làm việc
Điều khoản thanh toán: 30% TT trước, 70% TT trước khi giao hàng
Khả năng cung cấp: 45 bộ / tháng

L Bàn hàn quay để lắp ráp công việc hàn

Sự miêu tả
Ứng dụng: Nhiệm vụ nặng nề lắp ráp hàn Sử dụng: Đưa công việc vào vị trí một cách an toàn một cách nhanh chóng
Thành phần: Vị trí quay loại L & bàn xoay ngang Công suất định mức: thiết bị duy nhất tải trọng 1000kg
Dịch vụ sau bán: Dịch vụ kỹ sư trên trang web có sẵn Sự bảo đảm: 13 tháng kể từ ngày BL
Điểm nổi bật:

định vị hàn quay

,

bảng định vị quay

L Bàn hàn quay vòng quay để lắp ráp công việc hàn

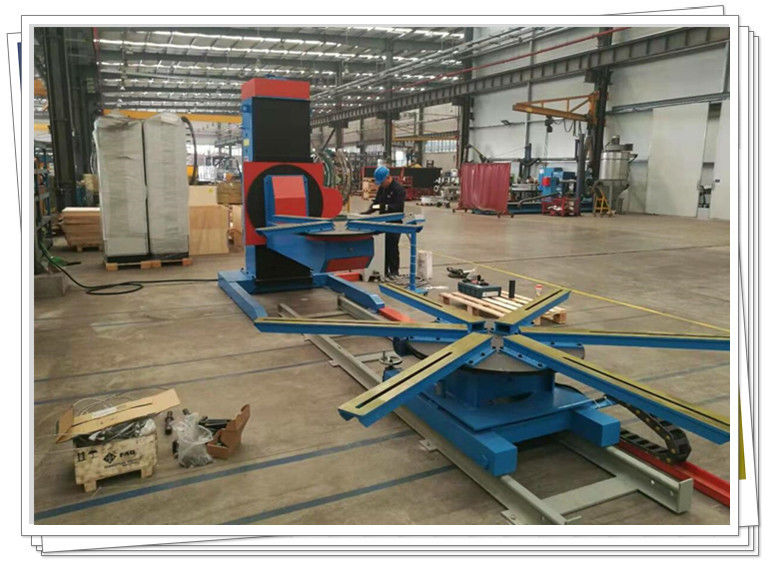

Giới thiệu tóm tắt về dây chuyền sản xuất bộ định vị hàn quay:

  • Được cấu tạo bởi bộ định vị mối hàn quay kiểu L & bàn quay ngang.

  • Bộ định vị L được sử dụng để giữ & lật ngược công việc hàng đầu

  • Bàn quay ngang được sử dụng để tải công việc dưới cùng.







Tính năng của bộ định vị hàn quay:

1. Bàn nằm ngang với xe đẩy có thể di chuyển được, dễ dàng tải và lắp ráp với bộ định vị L.


2. Bộ định vị mối hàn quay L có thể nâng lên và có chức năng lật ngược.


3. Sức mạnh và độ cứng tốt, đảm bảo độ chính xác của toàn bộ cấu trúc.


4. Vòng quay của bàn làm việc được điều khiển bằng cách chuyển đổi tần số từng bước để đạt được tốc độ hàn tốt nhất.

5. Bộ phận quay được dẫn động bằng động cơ.Nó có một vị trí điều chỉnh tốc độ chính xác và đáng tin cậy.

6. Hộp điều khiển từ xa có thể nhận ra hoạt động từ xa của bàn làm việc, cũng có thể kết nối với các máy vận hành để thực hiện hoạt động liên kết.

7. Dành giao diện để thực hiện liên kết công việc với người thao tác và treo máy hàn tự động đạt được trung tâm hàn tự động.

8. Được sử dụng để áp lực bình, luyện kim, điện, công nghiệp hóa chất, cơ khí và kết cấu kim loại.







Các thông số kỹ thuật:



Mô hình

Xếp hạng tải

(Kilôgam)

Tốc độ quay

(vòng / phút)

Lật ngược

tốc độ

(vòng / phút)

Lật ngược

góc

(trình độ)

Kích thước của

bàn làm việc

(mm)

ZHBJ06 600 0,09 ~ 0,9 1 0 ~ 90 1000
ZHBJ12 1200 0,05 ~ 0,5 0,4 0 ~ 120 1200
ZHBJ30 3000 0,05 ~ 0,5 0,23 0 ~ 135 1400
ZHBJ50 5000 0,05 ~ 0,5 0,2 0 ~ 135 1500
ZHBJ100 10000 0,05 ~ 0,5 0,2 0 ~ 135 2000



Mô hình Công suất động cơ (kW)

Cách

cài đặt

Tối đaKỳ dị

khoảng cách (mm)

Tối đaKhoảng cách

của trung tâm trọng lực

(mm)

Tối đaQuay

đường kính (mm)

Quay Lật ngược
ZHBJ06 0,75 0,75

Biến đổi

tần số

lái xe

150 200 1500
ZHBJ12 1.1 1.1 200 250 2050
ZHBJ30 1,5 2,2 200 300 2100
ZHBJ50 2,2 3 200 300 2500
ZHBJ100 3 4 200 400 3240



Nhận xét:
1.Bạn có thể chọn Loại cố định hoặc Loại nâng cao.
2. bộ định vị hàn quay vòng có thể nghiêng từ 0 ° đến 120 °, xoay 360 ° thông qua điều khiển VFD.
3. Công suất máy được sắp xếp theo yêu cầu của bạn;.
4. điều khiển là hộp điều khiển từ xa, tùy chọn là công tắc chân;
5.Do độ lệch từ trung tâm và trọng tâm, để có độ lệch dài hơn và nhiều hơn từ phôi trung tâm, nên chọn mô hình lớn.Chúng tôi rất vui được đưa ra giải pháp cho bạn nếu cần.







Mô tả bộ định vị hàn quay:

  • Bàn quay ngang chủ yếu bao gồm bộ phận quay bàn làm việc, bộ phận dẫn động và bộ phận di chuyển.

  • Bộ định vị mối hàn quay kiểu L được cấu tạo chủ yếu bởi bộ quay đầu, bộ lật cánh tay L, bộ nâng cánh tay L, khung chính và hệ thống điều khiển điện.

  • Với tay nâng L, lật ngược và quay tự do, nó chủ yếu được sử dụng để đặt phôi ở vị trí tốt nhất để hàn và lắp ráp.

  • Nó có thể được sử dụng để hàn tự động hoặc thủ công khác nhau, hàn đối đầu hoặc hàn mặt ống, cũng như hàn trục, đĩa, thùng, v.v.

  • Nó có ưu điểm là khối lượng nhỏ gọn, ngoại hình đẹp, trọng lượng nhẹ và vận hành dễ dàng.

  • Là thiết bị ngoại vi của rô bốt, nó cũng có thể làm việc với rô bốt để thực hiện hàn tự động.

  • Giải pháp đặc biệt của yêu cầu độc lập có sẵn theo yêu cầu của khách hàng.







Chứng nhận CE của bộ định vị hàn quay:

Bộ định vị hàn quay Chứng nhận CE.pdf







Vận hành trong wtiệm buôn bán:


L Bàn hàn quay để lắp ráp công việc hàn 0





Tên sản phẩm:
bàn quay hàn, bộ định vị hàn, bàn quay hàn, bàn hàn, bàn quay hàn, máy quay, bộ định vị đầu đến đuôi, bàn quay hàn
