Ronniewell Chuyên gia giường cuộn cho sản xuất ống hút

Hệ thống hỗ trợ công suất nặng được thiết kế cho các neo hút có đường kính lớn có tường mỏng

Tổng quan

Ronniewell cung cấp các hệ thống giường cuộn chuyên dụng được thiết kế đặc biệt cho các yêu cầu đòi hỏi củasản xuất hộp hút (anchor) đệm hútCác hệ thống này giải quyết những thách thức độc đáo của việc sản xuất đường kính lớn, các cấu trúc ăng ốc hút có bức tường mỏng có thể nặng tới 1,600 kg.000 tấn và có vẻ ngoài tương tự như "nồi nước" thép khổng lồ với đáy bị cắt.

Không giống như tháp gió thông thường hoặc chế tạo đơn nồi, thùng hút có một loạt các thách thức sản xuất:đường kính cực lớn (lên đến 14.000mm +), độ dày tường mỏng (mỏng đến 35mm) và các vấn đề lệch trọng lượng đáng kểCác hệ thống giường cuộn của Ronniewell được xây dựng đặc biệt để vượt qua những thách thức này.

Thách thức sản xuất ống hút

Thùng hút là neo được sử dụng cho giàn khoan dầu ngoài khơi và trang trại gió, được triển khai bằng cách đặt đầu mở trên đáy đại dương và tạo áp lực âm để "anchor" đống.Xây dựng của họ đòi hỏi sự chính xác lắp đặt của nhiều phần hộp nặng hơn 60 tấn mỗi.

Thách thức sản xuất quan trọng:

Ronniewell Suction Caisson Roller Bed System Các tính năng chính

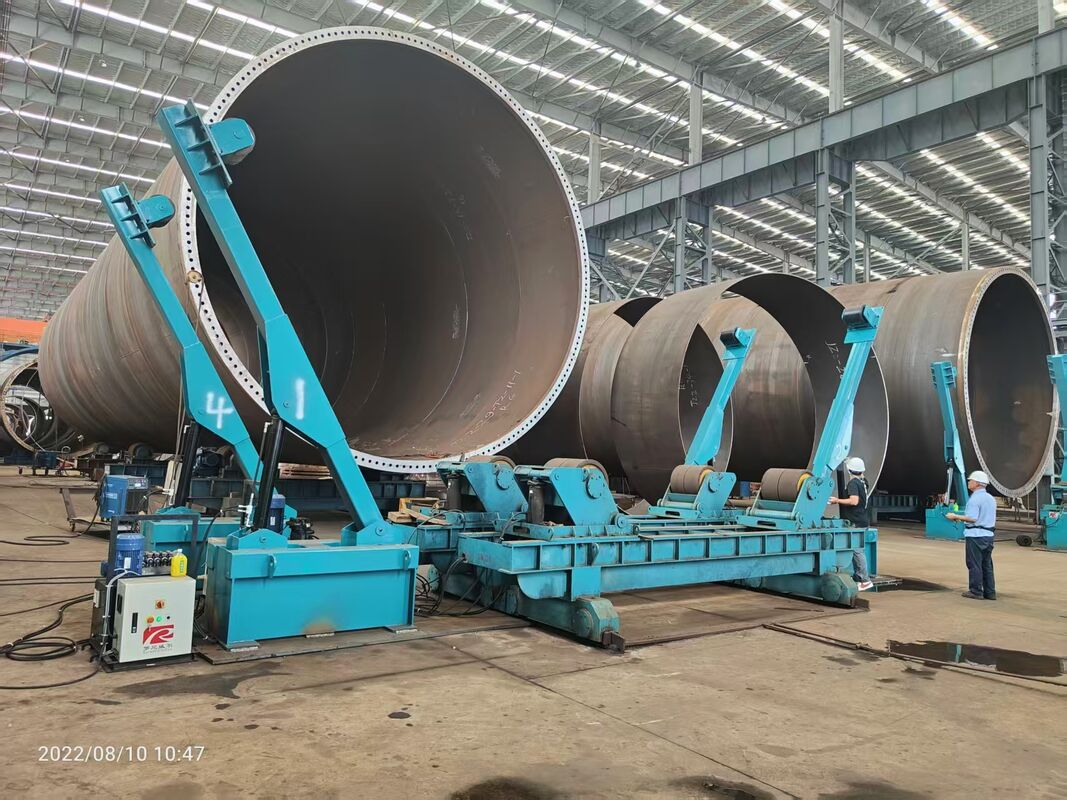

1. Hệ thống hỗ trợ bên (kết thúc bên / ổn định)

Ronniewell hút caisson giường cuộn được trang bị vớiHệ thống hỗ trợ bên bêngiải quyết thách thức cơ bản của sự ổn định xi lanh đường kính lớn.

• Cấu hình hỗ trợ đa điểm: Ngoài các hỗ trợ cuộn đáy, các bộ ổn định bên có thể điều chỉnh tiếp xúc với xi lanh bên cạnh, phân phối lực hỗ trợ qua các điểm tiếp xúc bổ sung.

• góc hỗ trợ điều chỉnh: Các thiết bị ổn định bên có khung hỗ trợ có bản lề với góc nghiêng có thể điều chỉnh để tối ưu hóa vị trí nút hỗ trợ cho đường kính và độ dày tường khác nhau.

• Cấu trúc tam giác ổn định: Khung hỗ trợ, cánh tay điều chỉnh và cơ sở tạo thành một cấu hình tam giác ổn định, đảm bảo hỗ trợ mạnh mẽ ngay cả dưới tải trọng lớn.

2. Kỹ thuật chống cong

• Ngăn chặn sự lệch tự trọng của vỏ có tường mỏng trong quá trình lắp đặt và hàn

• Duy trì tính toàn vẹn của hình tròn trong quá trình hàn xung quanh

• Cấu hình hỗ trợ tối ưu đảm bảo điều chỉnh lặp lại và chính xác cho các caisson đa phần

3. Dễ dàng xử lý phần

• Khả năng đi du lịch: Các giường cuộn được gắn trên đường ray với bánh xe có động cơ cho phép di chuyển liền mạch các phần caisson nặng dọc theo dây chuyền sản xuất

• Định vị ngang: Hệ thống giường lăn có thể được cấu hình choBộ phận ngang, giảm thiểu các hoạt động hàn ván và cao độ trong khi cải thiện an toàn và chất lượng

• Khả năng điều chỉnh chiều cao: Khoảng cách cuộn có thể được điều chỉnh để nâng hoặc hạ bộ phận làm việc từng bước, loại bỏ sự cần thiết của "chó & ốc" trong quá trình fit-up

4. Hệ thống ổ đĩa hạng nặng

• Động cơ hai động cơ: Đảm bảo xoay ổn định của các phần caisson nặng trong quá trình hàn xung quanh

• Kiểm soát tốc độ VFD: Điều chỉnh tốc độ không bước cho điều kiện hàn tối ưu

• Invertek Motorsvới các thành phần điện Schneider cho độ tin cậy toàn cầu

• Máy giảm tốc độ Worm Gear tự khóa: Ngăn chặn quay ngẫu nhiên khi dừng lại

5. Xây dựng bền vững

• Điều trị nhiệt giảm căng thẳng: Tất cả các bộ phận cấu trúc hàn được xử lý để ngăn ngừa biến dạng

• Vòng xích quá lớn: Thời gian sử dụng kéo dài dưới tải trọng đòi hỏi

• Hệ thống bôi trơn tích hợp: Cắt giảm yêu cầu bảo trì

Các thông số kỹ thuật Series Suction Caisson

Ứng dụng trong sản xuất ống hút

• Bộ phận ngang: Thiết lập chuỗi các phần hộp theo định hướng ngang, giảm công việc ở độ cao cao

• hàn may xung quanh: Chuyển động ổn định cho chất lượng hàn nhất quán

• Phân chỉnh trang bị: Định vị chính xác của các phần nặng

• hàn nội bộ: Cấu hình ngang có thể truy cập

• Các dòng "sản xuất" tàu hoàn chỉnh: Nhiều trạm giường cuộn song song để lắp ráp toàn bộ chiều dài của thùng

Tương thích với:Các quy trình hàn SAW, GMAW, FCAW, GTAW

Tại sao chọn Ronniewell cho sản xuất ống hút?

✅Đặc biệt cho tường mỏng đường kính lớn- Được thiết kế đặc biệt cho những thách thức độc đáo của việc chế tạo thùng hút, bao gồm các hệ thống hỗ trợ bên để ngăn ngừa lệch hướng

✅Công suất đường kính siêu lớn√ xử lý các mảnh làm việc lên đến14 mét đường kính, chứa các thiết kế ống hút lớn nhất trong sản xuất

✅Kiểm soát độ lệchThiết kế hỗ trợ đa điểm ngăn ngừa biến dạng trọng lượng, duy trì độ tròn và chất lượng hàn

✅Công nghệ ổn định bênCác khung hỗ trợ có thể điều chỉnh cung cấp các điểm tiếp xúc bổ sung, loại bỏ nồng độ căng thẳng địa phương

✅Khả năng lắp ráp ngang- Giảm giàn giáo, cải thiện an toàn và tăng chất lượng hàn

✅Khả năng đã được chứng minh– Handles up toChiều kính 14mCác mảnh làm việc với công suất tải 1.000 tấn mét

✅Chứng chỉ quốc tế️ISO9001vàNhãn CE(Điều hướng 2006/42/EC về máy móc)

✅Các thành phần toàn cầuĐộng cơ Invertek; linh kiện điện Schneider

✅Thời gian dẫn đầu ngắnĐưa hàng theo tiêu chuẩn:30 ngày làm

✅Sự hỗ trợ đáng tin cậy- Bảo hành 12 tháng, tư vấn kỹ thuật, lắp đặt và đào tạo có sẵn

✅Kỹ thuật tùy chỉnhĐội ngũ thiết kế nội bộ cho các yêu cầu đặc biệt
